GTV-DIGAUD-241
※本製品はメーカー生産完了品です(2014.10)
2X1 デジタルオーディオ切替機
2系統のToslink デジタルオーディオソースを切り替え、1台の対応機器に出力
![GTV-DIGAUD-241]()
![GTV-DIGAUD-241]()
![GTV-DIGAUD-241]()
![GTV-DIGAUD-241]()
![GTV-DIGAUD-241]()
※突起部除く
![GTV-DIGAUD-241]()
2X1 デジタルオーディオ切替機
2系統のToslink デジタルオーディオソースを切り替え、1台の対応機器に出力
▼対応入出力フォーマット
▼操作方法
■ 対応信号：デジタルオーディオ（TOSLINK、2入力1出力）
■ 2チャンネルリニアPCMサポート。
■ Dolby Digital、DTSマルチチャンネルサポート。
■ 入出力のケーブル長は5mまで対応。
■ 切替操作方法：本体スイッチ
| 入力端子 | TOSLINK(オプティカル)×2 |
| 出力端子 | TOSLINK(オプティカル)×1 |
| 動作温度 | 0～70℃ |
| 電源 | DC5V、最大5W |
| 寸法・質量 | W57×H24×D46mm(※)、22g |
| 梱包内容 | 本体、電源アダプター×1 |
↧
EXT-DP-841
※本製品はメーカー生産完了品です(2015.2)
後継機種：EXT-DPKVM-841
後継機種：EXT-DPKVM-841
8×1ディスプレイポート切替機
▼対応入出力フォーマット
![対応入力フォーマット]()
▼操作方法
![IRリモコン]()
![]()
![]()
![本体スイッチ]()
■ 対応信号：ディスプレイポート（8入力1出力）
■ 最大対応解像度：2560×1600、1080p
■ RGB、YCbCrカラースペースに対応。
■ 外部IR受信機（EXT-RMT-EXTIR）に対応。
■ 切替操作方法：IRリモコン、本体スイッチ、RS-232、IPコントロール
※HDCPには対応していません
▼操作方法
■ 対応信号：ディスプレイポート（8入力1出力）
■ 最大対応解像度：2560×1600、1080p
■ RGB、YCbCrカラースペースに対応。
■ 外部IR受信機（EXT-RMT-EXTIR）に対応。
■ 切替操作方法：IRリモコン、本体スイッチ、RS-232、IPコントロール
※HDCPには対応していません
| 最大ピクセルクロック | 360MHz |
| 最大対応解像度 | 2560×1600(デュアルリンク)、1080p |
| ビデオ入力端子 | ディスプレイポート(メス)×8 |
| ビデオ出力端子 | ディスプレイポート(メス)×1 |
| RS-232端子 | D-Sub9ピン(メス)×1 |
| IR拡張端子 | 3.5mmステレオミニ×1 |
| イーサネット端子 | RJ-45(シールド)×1 |
| 電源 | DC5V、最大10W |
| 寸法・質量 | W434×H44×D108mm(※)、800g |
| 梱包内容 | 本体、IRリモコン×1、ディスプレイポートケーブル（1.8m）×8、ラックマウント金具一式、電源ア ダプター（ロック式）×1 |
▼付属のIRリモコン
準備中です。
(_EXT-RMT-EXTIR_)(_EXT-RMT-EXTIRN_)(_CAB-DP _)(_CAB-MDP2DP_)↧
EXT-VGA-2-DVISP
▼操作方法
■ PC（RGBHV）、HDTV（YPbPr、YcbCr）の信号に変換。
■ フレームレート変換用のメモリーを48MB搭載。
■ DVI-I出力に対応。
■ 入力解像度を自動認識し出力。本体メニュー画面で出力解像度、リフレッシュレートの変更も可能。
■ ブライトネス、コントラスト、色合い、RGB レベル、H-V ポジションの調整可能（出力のみ）。
■ 最大対応解像度：1920×1200、2048×1080（2K）、1080p
■ 操作方法：本体スイッチ
▼本体スイッチ部
| 最大対応解像度 | 1920×1200、2048×1080（2K）、1080p |
| DVIビデオアンプ帯域 | 165MHz |
| VGAビデオアンプ帯域 | 350MHz |
| 入力ビデオ信号 | RGBHV：0.7Vp-p75Ω HV：3-5Vp-pTTL Y：1Vp-p75Ω Pb/Cb、Pr/Cr：0.7Vp-p75Ω |
| 水平周波数範囲 | 15～70kHz |
| 垂直周波数範囲 | 30～170Hz |
| 入力DDC信号 | 5Vp-p(TTL) |
| ビデオ入力端子 | VGA HD-15(オス)×1 |
| ビデオ出力端子 | DVI-I(29ピン、メス、DVI-D信号のみ)×1 |
| 電源 | DC5V、最大10W |
| 寸法・質量 | W104×H26×D150mm(※)、300g |
| 梱包内容 | 本体、VGAケーブル（1.8m、M-F）×1、電源アダプター×1 |
※突起部除く
53KB
89KB↧
EXT-VGAAUD-2-HDMIS
※メーカー生産完了品（2015.2)
後継機種：EXT-VGAA-HD-SC
VGA信号およびオーディオ信号をHDMI信号に変換するコンバーター
![EXT-VGAAUD-2-HDMIS]()
![EXT-VGAAUD-2-HDMIS]()
![EXT-VGAAUD-2-HDMIS]()
※突起部除く
![EXT-VGAAUD-2-HDMIS]()
(_CAB-HD-LCK_)
後継機種：EXT-VGAA-HD-SC
VGA信号およびオーディオ信号をHDMI信号に変換するコンバーター
▼操作方法
■ 入力対応解像度
・640×480/800×600/1280×1024/1600×1200/1400×1050/1280×800/
1680×1050/1920×1200の解像度に対応。
■ 出力対応解像度
・ ビデオ： 480i、576i、480p、576p、720p@60/50、1080i@60/50、1080p@60/30、2K
・ PC：VGA/SVGA/SXGA/UXGA/SXGA+/WXGA/WSXGA/WUXGA
■ 音声入力はアナログ、デジタル（TOSLINK）に対応。
■ デジタル音声は、LPCM、マルチチャンネル（6ch）に対応。
■ コントラスト、ブライトネス、色温度、RGB カラートーンレベル、アスペクトなど多彩な調整が可能。
■ OSD（オンスクリーンディスプレイ）表示により設定が容易。
※ ディスプレイの機種によっては、正常に音声が出力されない事があります。また、ディスプレイのHDMI音声入力設定が必要な場合があります。
■ 操作方法：本体スイッチ
▼本体スイッチ部
| 最大ピクセルクロック | 225MHz(HDMI) |
| ビデオアンプ帯域 | 350MHz(VGA) |
| 入力DDC信号 | 5Vp-p(TTL) |
| 水平周波数範囲 | 15～70kHz |
| 垂直周波数範囲 | 30～170Hz |
| ビデオ入力端子 | SVGA（HD-15）×1 |
| アナログオーディオ入力端子 | 3.5mmステレオミニ×1 |
| アナログオーディオ出力端子 | 3.5mmステレオミニ×1 |
| デジタルオーディオ入力端子 | TOSLINK(オプティカル)×1 |
| デジタルオーディオ出力端子 | TOSLINK(オプティカル)×1 |
| ビデオ・音声出力端子 | HDMI Type A(19ピン)×1 |
| 電源 | DC5V、最大13W |
| 寸法・質量 | W99×H25×D152mm(※)、300g |
| 梱包内容 | 本体、ステレオミニケーブル（1.8m）×1、SVGAケーブル（1.8m、M-F）×1、 電源アダプター×1 |
↧
↧
GTB-HDKVM-ELR-BLK
※メーカー生産完了品（2015.2)
後継機種：EXT-HDKVM-LAN
HDMI、IR、USB2.0、イーサネット信号を最大100m延長
・ 最大対応解像度：1080p、1920×1200
・ USB2.0の通信速度は最大480Mbpsに対応。
・ 内蔵のEDID情報を使用するローカルEDIDモードと表示機器のEDID情報
を使用するパススルーモードを搭載。
・ ロック式電源採用。
・ 壁取り付けが可能なコンパクトタイプ。
・ イーサネット対応。
・ IRバックチャンネル対応。
※DVI伝送用とUSB伝送用にそれぞれケーブルが必要です。
※ 複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※ 送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
最大ピクセル：クロック225MHz
入力ビデオ信号：1.2Vp-p
入力DDC信号：5Vp-p（TTL)
HDMI端子：Type A、19ピン(メス) （送信機、受信機とも）
USB入力端子：Type B(送信機)
USB出力端子：Type A×2(受信機)
リンク端子：RJ-45(シールド)×3(送信機、受信機とも)
IR拡張用端子：3.5mmステレオミニ
IRブラスター用端子：3.5mmステレオミニ
電源：DC 5V（ロック可能)、最大10W（送信機、受信機とも）
寸法・質量：W86×H30×D126mm※、0.2kg（送信機、受信機とも）
梱包内容：本体（送信機、受信機)、HDMIケーブル(M-M、1.8m)×1、USBケーブ ル(A-B、1.8m)×1、電源アダプター（ロック式）×2
※ 突起部含まず
※ ノイズ等の影響を受けない安定した伝送を行うため、シールドタイプ（STP）のCAT-5/CAT-6ケーブルの使用を推奨します。
入力ビデオ信号：1.2Vp-p
入力DDC信号：5Vp-p（TTL)
HDMI端子：Type A、19ピン(メス) （送信機、受信機とも）
USB入力端子：Type B(送信機)
USB出力端子：Type A×2(受信機)
リンク端子：RJ-45(シールド)×3(送信機、受信機とも)
IR拡張用端子：3.5mmステレオミニ
IRブラスター用端子：3.5mmステレオミニ
電源：DC 5V（ロック可能)、最大10W（送信機、受信機とも）
寸法・質量：W86×H30×D126mm※、0.2kg（送信機、受信機とも）
梱包内容：本体（送信機、受信機)、HDMIケーブル(M-M、1.8m)×1、USBケーブ ル(A-B、1.8m)×1、電源アダプター（ロック式）×2
※ 突起部含まず
※ ノイズ等の影響を受けない安定した伝送を行うため、シールドタイプ（STP）のCAT-5/CAT-6ケーブルの使用を推奨します。
準備中です。
(_EXT-RMT-EXTIR_)(_EXT-2IREMIT_)
↧
ADA-MDP-2-DVI
※メーカー生産完了品（2015.2)
ミニディスプレイポート to DVI変換アダプター
![ADA-MDP-2-DVI]()
![ADA-MDP-2-DVI]()
ミニディスプレイポート to DVI変換アダプター
■ 最大対応解像度：2560×1600。
■ 対応解像度：1920×1200、1080p。
■ 全長約30cm。
※製品の仕様は改良のため、予告なく変更する場合があります。
↧
LINUS製品操作マニュアルv1.0.2
7.4MB※2014.11.27
↧
GTV-HDBT-CAT5
※メーカー生産完了品（2015.2)
後継機種：GTB-UHD2IRS-ELRPOL-BLK
1080p(フルHD)の解像度に対応する3DTV対応HDMI延長機
![HDCP]()
![GTV-HDBT-CAT5]()
![GTV-HDBT-CAT5]()
![GTV-HDBT-CAT5]()
※突起部含まず
![GTV-HDBT-CAT5]()
(_CAB-HD-LCK_)(_CAB-CAT5S_)
後継機種：GTB-UHD2IRS-ELRPOL-BLK
1080p(フルHD)の解像度に対応する3DTV対応HDMI延長機
▼対応入力フォーマット
![対応入力フォーマット]()
■ 対応信号：HDMI
■ 延長可能距離
・ 1080p
CAT-5e……60m
CAT-6a……70m
・ 4K2K
CAT-5e……40m
■ 最大対応解像度：1080p、4K2K（3840×2160＠30Hz）
■ HDMI対応：12bit Deep Color、LPCM7.1、Dolby TrueHD、DTS-HD Master Audio、3DTVパススルー、Lip syncパススルー
■ HDCPに準拠。
■ HDBaseT採用。
■ ロック式電源採用。
■ マウンティングプレートが付属。
■ 伝送対応ケーブル
・ CAT-5e STP
・ CAT-6a STP
■ 必要ケーブル数：伝送対応ケーブルいずれか1本
※フレームシーケンシャル方式の3D信号には対応していません。
※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
■ 対応信号：HDMI
■ 延長可能距離
・ 1080p
CAT-5e……60m
CAT-6a……70m
・ 4K2K
CAT-5e……40m
■ 最大対応解像度：1080p、4K2K（3840×2160＠30Hz）
■ HDMI対応：12bit Deep Color、LPCM7.1、Dolby TrueHD、DTS-HD Master Audio、3DTVパススルー、Lip syncパススルー
■ HDCPに準拠。
■ HDBaseT採用。
■ ロック式電源採用。
■ マウンティングプレートが付属。
■ 伝送対応ケーブル
・ CAT-5e STP
・ CAT-6a STP
■ 必要ケーブル数：伝送対応ケーブルいずれか1本
※フレームシーケンシャル方式の3D信号には対応していません。
※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
| 送信機 | 受信機 | |
| 最大ピクセルクロック | 300MHz | |
| 最大対応解像度 | 1080p、4K2K(3840×2160@30Hz) | |
| ビデオ入力端子 | HDMI Type A(19ピン、メスMonoLOK)×1 | － |
| ビデオ出力端子 | － | HDMI Type A(19ピン、メスMonoLOK)×1 |
| リンク端子 | RJ-45(シールド)×1 | |
| 電源 | DC5V、最大10W | |
| 寸法・質量 | W85×H29×D83mm(※)、150g | W85×H29×D83mm(※)、155g |
| 梱包内容 | 本体（送信機、受信機）、HDMIケーブル(1.8m、M-M、ロック式)×1、マウンティングプレート一式、電源アダプター(ロック式)×2 | |
※突起部含まず
(_CAB-HD-LCK_)(_CAB-CAT5S_)
↧
↧
iBasso Audio "D Zero MK2"発売
2015年2月27日
小型ながら24bit/96kHzのハイレゾ音源に対応した
USB-DAC内蔵ヘッドホンアンプ
USB-DAC内蔵ヘッドホンアンプ
iBasso Audio“D Zero MK2”
ヒビノインターサウンド株式会社(本社：東京都港区、代表取締役社長：榎本隆二)はiBasso Audio社のUSB-DAC内蔵ヘッドホンアンプ“D Zero MK2”を2015年3月13日より発売いたします。D Zero MK2はカードサイズのUSB-DAC内蔵ヘッドホンアンプで人気を博したD zero-SEの後継モデルです。Wolfson WM8740（Cirrus Logic）High Performance DACをモノラルモードで2個搭載し、従来機種に比べて最大音声出力は30%以上増加。最大24bit/96kHzのハイレゾ音楽信号に対応し、Windows PC、MacintoshコンピュータやAndroid端末(※1)からのデジタル接続（専用OTGケーブルを付属）に加え、iPhone/iPadへのデジタル接続(※2)も可能です。
※ 1 Android 4.1 以降のUSB Audio をサポートする端末。ただし、端末の仕様などによりデジタル接続できない場合があります。
※ 2 Apple 製Lightning-USB カメラアダプタまたはiPad Camera Connection Kit を使用します。
![D Zero MK2]()
| 型番 | カテゴリー | 価格 | 発売日 |
| D Zero MK2 | USB-DAC内蔵ヘッドホンアンプ | オープンプライス | 2015年3月13日 |
■ D Zero MK2の主な特徴
●デジタル部
- Wolfson WM8740（Cirrus Logic）をモノラルモードで2 個搭載。L/R 個別に処理することで、広範なダイナミックレンジを実現し、ハイレゾオーディオをより緻密に楽しめます
- Windows PC、Macintoshコンピュータからのデジタル出力に加え、付属のOn-The-Go(OTG)ケーブルを使用することでAndroid端末(Android 4.1 以降のUSB Audioをサポートする端末。ただし端末の仕様などによってはデジタル接続できない場合があります) とのデジタル接続が可能。
- Apple製Lightning-USBカメラアダプタまたはiPad Camera Connection Kitを使用することでiPhone/iPadへのデジタル接続も可能。iPhone/iPadに保存している音楽データを高品位な音質でお楽しみいただけます。
- 最大24Bit/96kHzのハイレゾ音楽に対応。ドライバーのインストール無しで手軽にハイレゾ音源をお楽しみいただけます。※
※再生を完全に保証するものではありません。音楽情報やフォーマットによっては再生できない場合もあります。
●アンプ部
- アンプ部はオールインワンタイプのICヘッドホンアンプを使用することなく、オペアンプとバッファーで構成。細部にまでこだわった音響調整を行うことで優れたコストパフォーマンスを保ちながら、妥協のない音響性能を獲得しています。
- 入出力はUSBデジタル入力、アナログライン入出力、ヘッドホン出力を用意。ライン出力から手軽に既存の音響システムをグレードアップできます。
- 幅広いヘッドホンインピータンスに対応可能なゲイン切り替えを装備。多彩なヘッドホン、イヤホンの能力を最大限引き上げます。
■お問い合わせ
お客様のお問い合わせ窓口 TEL: 03-5783-3880 FAX: 03-5783-3881
報道関係のお問い合わせ窓口 TEL: 03-5783-3885 FAX: 03-5783-3881
■仕様
周波数特性 17Hz～20kHz、±1.0dB(DAC)
17Hz～100kHz、±1.0dB(AMP)S/N比 108dB(DAC)、102dB(AMP) デジタル入力 USB：24bit/96kHz 最大出力 120mW＋120mW(16Ω） 電源 内蔵リチウムポリマーバッテリー 電池持続時間 連続10時間（DAC＋AMP)、連続120時間（AMP)
※使用条件によって短くなる場合があります。充電時間 約5時間 ヘッドホンインピーダンス 8～300Ω推奨 コネクター 3.5mm ステレオミニジャック× 2、USB ミニソケット×1 付属品 USB OTG ケーブル、USB ケーブル、アナログ接続ケーブル 寸法・質量 W55 × H11 × D101mm、95g（突起部含まず）
■製品画像 ※クリックで拡大します。
![D Zero MK2]()
![D Zero MK2]()
↧
USB-DAC内蔵ヘッドホンアンプ"D Zero MK2"発売
http://www.hibino-intersound.co.jp/information/4414.html
↧
SD5取扱説明書
11.2MB↧
d:fine™イヤーモニター搭載ヘッドセット・マイクロホン
d:fine™イヤーモニター搭載ヘッドセット・マイクロホンは、装着感と音質に定評あるd:fine™ヘッドセット・マイクロホンとイヤーモニターを一体化した新しいツールです。ふたつのツールを一体化したことで、慌ただしい現場でもスムーズに装着が可能。ニュース番組のキャスターやコメンテーターの収音・トークバック用途など、優れた音質と高い信頼性が求められる放送シーンに最適です。
![d:fineイヤーモニター搭載ヘッドホン・マイクロホン]()
![d:fineイヤーモニター搭載ヘッドホン・マイクロホン]()
色は黒とベージュの2 色を用意しています。製品には、ウインドスクリーンとメイクアップ・フィルター、識別リングのほか、イヤーモニター用のイヤーパッドが2 種類付属しています。またマイクケーブルにはMicroDot コネクター、イヤーモニター用ケーブルにはミニジャックを装備しています。
◎シングルイヤー・シングルイヤモニ：最もシンプルな形状で、装着が容易。
![シングルイヤー・シングルイヤモニ]()
◎デュアルイヤー・シングルイヤモニ：両耳に固定するため安定感に優れています。イヤーモニターは片耳のため、常に現場の音を確認可能。
![デュアルイヤー・シングルイヤモニ]()
◎デュアルイヤー・デュアルイヤモニ：両耳に固定するため安定感に優れています。トークバックとステージモニターなど2チャンネルのモニタリングが可能。
![デュアルイヤー・デュアルイヤモニ]()
■指向特性図・周波数特性図
端子.............................................. 3.5mm ステレオミニジャック
感度.............................................. 107dB/V
公称インピーダンス................... 18 Ω
![youtube movie]()
■シンプルな一体化構造により、スムーズで確実な装着を実現
イヤーモニター部はヘッドセット本体と完全に一体化しています。ヘッドセット・マイクを装着するとイヤーモニター部は自然と耳の適切な位置に配置されるため、迷うことなくスムーズに装着することができます。またイヤーモニター・ケーブルは、マイク・ケーブルと一緒にクリップでまとめられているため、ケーブルの取り回しにもたつくことはありません。これまでマイクロホンとイヤーモニターを別々に作業していた手間が軽減され、慌ただしい現場でもスムーズかつ確実に装着することができます。■人間工学に基づいたデザインによる、今までにない装着感と一体感
d:fine ™シリーズは長時間装着していても極めて負担が少なく、これまでにない快適な装着感を実現しています。イヤーフック部には柔軟性と弾力性に富んだ素材を採用しているため、どんな耳にも確実にフィットし、着脱も簡単です。ヘッドバンド部はワイヤーとケーブルを伸縮することで長さの調整が可能。さらにマイクブームは位置の微調整ができるほか、オプションでいくつかのサイズを用意しているため、ユーザーに最適なサイズに変更することもできます。■ 3 種類のモデルを軸にした豊富な製品ラインナップ
- シングルイヤー・シングルイヤモニ：最もシンプルな形状で、装着が容易。
- デュアルイヤー・シングルイヤモニ：両耳に固定するため安定感に優れています。イヤーモニターは片耳のみのため、常に現場の音を確認可能。
- デュアルイヤー・デュアルイヤモニ：両耳に固定するため安定感に優れています。トークバックとステージモニターなど2 チャンネルのモニタリングが可能。
■ 4 種類のマイクカプセルを用意
- d:fine88【単一指向性】：DPA 4088 のマイクカプセルを搭載。セパレーションに優れた明瞭な音質。
- d:fine66【無指向性】：DPA 4066 のマイクカプセルを搭載。透明感のある自然な音質。
- d:fine【無指向性】：4066 の技術を継承した独自のマイクカプセル。自然でバランスの良い音質。
- d:fine【単一指向性】：4088 の技術を継承した独自のマイクカプセル。自然でバランスの良い音質。
色は黒とベージュの2 色を用意しています。製品には、ウインドスクリーンとメイクアップ・フィルター、識別リングのほか、イヤーモニター用のイヤーパッドが2 種類付属しています。またマイクケーブルにはMicroDot コネクター、イヤーモニター用ケーブルにはミニジャックを装備しています。
◎シングルイヤー・シングルイヤモニ：最もシンプルな形状で、装着が容易。
| 型番 | カプセル | 指向特性 | ブーム長 | 色 |
| FIOB00-IE1-B | d:fine | 無指向性 | 110mm | 黒 |
| FIOF00-IE1-B | d:fine | 無指向性 | 110mm | ベージュ |
| FIDB00-IE1-B | d:fine | 単一指向性 | 120mm | 黒 |
| FIDF00-IE1-B | d:fine | 単一指向性 | 120mm | ベージュ |
◎デュアルイヤー・シングルイヤモニ：両耳に固定するため安定感に優れています。イヤーモニターは片耳のため、常に現場の音を確認可能。
| 型番 | カプセル | 指向特性 | ブーム長 | 色 |
| FIOB00-2-IE1-B | d:fine | 無指向性 | 110mm | 黒 |
| FIO66B00-2-IE1-B | d:fine66 | 無指向性 | 110mm | 黒 |
| FIOF00-2-IE1-B | d:fine | 無指向性 | 110mm | ベージュ |
| FIO66F00-2-IE1-B | d:fine66 | 無指向性 | 110mm | ベージュ |
| FIDB00-2-IE1-B | d:fine | 単一指向性 | 120mm | 黒 |
| FID88B00-2-IE1-B | d:fine88 | 単一指向性 | 120mm | 黒 |
| FIDF00-2-IE1-B | d:fine | 単一指向性 | 120mm | ベージュ |
| FID88F00-2-IE1-B | d:fine88 | 単一指向性 | 120mm | ベージュ |
◎デュアルイヤー・デュアルイヤモニ：両耳に固定するため安定感に優れています。トークバックとステージモニターなど2チャンネルのモニタリングが可能。
| 型番 | カプセル | 指向特性 | ブーム長 | 色 |
| FIOB00-2-IE2-B | d:fine | 無指向性 | 110mm | 黒 |
| FIOF00-2-IE2-B | d:fine | 無指向性 | 110mm | ベージュ |
| FIO66F00-2-IE2-B | d:fine66 | 無指向性 | 110mm | ベージュ |
| FIDB00-2-IE2-B | d:fine | 単一指向性 | 120mm | 黒 |
| FIDF00-2-IE2-B | d:fine | 単一指向性 | 120mm | ベージュ |
| FID88F00-2-IE2-B | d:fine88 | 単一指向性 | 120mm | ベージュ |

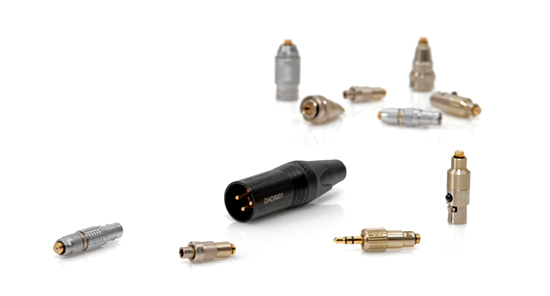

d:fineイヤーモニター搭載ヘッドセット・マイクロホンは、別売りの変換アダプターを使用することで各社のワイヤレスシステムのボディーパック送信機用マイクロホンとして使用することもできます。
※ DPA Microphones 製品のワイヤレスシステムへの対応について、詳しくはこちらよりご覧いただけます。
![ワイヤレス変換アダプター]()
※ DPA Microphones 製品のワイヤレスシステムへの対応について、詳しくはこちらよりご覧いただけます。
■マイクロホン部仕様
※マイクロホンの特性はモデルによって異なります。
| モデル | d:fine88 | d:fine66 | d:fine | |
| 指向特性 | 単一指向性 | 無指向性 | 単一指向性 | 無指向性 |
| カートリッジ | プリポラライズド・コンデンサー型 | |||
| 周波数特性(±2dB) | 100Hz～20kHz | 20Hz～20kHz | ||
| 感度(±3dB) | －44dB re. 1V/Pa | |||
| 等価雑音レベル (Aウェイト) | 26dB SPL | 28dB SPL | 26dB SPL | |
| 全高調波歪(THD) | 1%以下(123dB SPL、ピーク)、1%以下(120dB SPL、RMS) | |||
| ダイナミックレンジ | 97dB | 95dB | 97dB | |
| 最大音圧レベル | 144dB | 114dB | ||
| 出力インピーダンス | 30～40Ω(DAD6001-BC：100Ω) | |||
| ケーブル長 | 1.25m | |||
| ケーブル引き伸ばし可能距離 | 最大300m | |||
| 電源 | ファンタムDC48V±4V(DAD6001-BC) | |||
| 端子 | MicroDot | |||
| ブーム長 | 120mm | 110mm | 120mm | 110mm |
■指向特性図・周波数特性図
▼d:fine88 | ▼d:fine66 |
▼d:fine(単一指向性) | ▼d:fine(無指向性） |
■イヤーモニター部仕様(全製品共通)
端子.............................................. 3.5mm ステレオミニジャック
感度.............................................. 107dB/V
公称インピーダンス................... 18 Ω
■付属品(全製品共通)
- ウインドスクリーン
- 識別リング
- イヤモニ用イヤーパッド
- キャリングポーチ
↧
↧
GTB-HDMI-3DTV-BLK(※生産完了品）
108KB↧
GTB-HDMI-3DTV-BLK
674KB※生産完了品です。
↧
D Zero MK2
24bit/96kHz対応USB-DAC内蔵ヘッドホンアンプ
D Zero MK2
≫オープンプライス
2015年3月13日発売
小型ながら24bit/96kHzのハイレゾ音源に対応した
USB-DAC内蔵ヘッドホンアンプ
USB-DAC内蔵ヘッドホンアンプ
- D Zero MK2は、カードサイズのUSB-DAC内蔵ヘッドホンアンプで人気を博したD zero-SEの後継モデルです。Wolfson WM8740(Cirrus Logic) High Performance DACをモノラルモードで2個搭載し、従来機種に比べて最大音声出力は30%以上増加。最大24bit/96kHzのハイレゾ音楽信号に対応し、Windows PC、MacintoshコンピューターやAndroid端末(※1)からのデジタル接続（専用OTGケーブルを付属）に加え、iPhone/iPadへのデジタル接続(※2)も可能です。
※1) Android 4.1以降のUSB Audioをサポートする端末。ただし、端末の仕様などによりデジタル接続できない場合があります。
※2) Apple製Lightning-USBカメラアダプタまたはiPad Camera Connection Kitを使用します。 - デジタル部
- ◆Wolfson WM8740（Cirrus Logic）をモノラルモードで2 個搭載。L/R 個別に処理することで、広範なダイナミックレンジを実現し、ハイレゾオーディオをより緻密に楽しめます。
- ◆Windows PC、Macintosh コンピュータからのデジタル出力に加え、付属のOn-The-Go(OTG) ケーブルを使用することでAndroid 端末(Android 4.1 以降のUSB Audio をサポートする端末。ただし端末の仕様などによってはデジタル接続できない場合があります) とのデジタル接続が可能。
- ◆Apple 製Lightning-USB カメラアダプタまたはiPad Camera Connection Kit を使用することでiPhone/iPad へのデジタル接続も可能。iPhone/iPad に保存している音楽データを高品位な音質でお楽しみいただけます。
- ◆最大24Bit/96kHzのハイレゾ音楽に対応。ドライバーのインストール無しで手軽にハイレゾ音源をお楽しみいただけます(※）。
- ※再生を完全に保証するものではありません。音楽情報やフォーマットによっては再生できない場合もあります。
- アンプ部
- ◆アンプ部はオールインワンタイプのIC ヘッドホンアンプを使用することなく、オペアンプとバッファーで構成。細部にまでこだわった音響調整を行うことで優れたコストパフォーマンスを保ちながら、妥協のない音響性能を獲得しています。
- ◆入出力はUSB デジタル入力、アナログライン入出力、ヘッドホン出力を用意。ライン出力から手軽に既存の音響システムをグレードアップできます。
- ◆幅広いヘッドホンインピータンスに対応可能なゲイン切り替えを装備。多彩なヘッドホン、イヤホンの能力を最大限引き上げます。
D Zero MK2 | ||
| 周波数特性 | 17Hz～20kHz、±1.0dB(DAC) 17Hz～100kHz、±1.0dB(AMP) | |
| S/N比 | 108dB(DAC)、102dB(AMP) | |
| デジタル入力 | USB：24bit/96kHz | |
| 最大出力 | 120mW+120mW(16Ω) | |
| 電源 | 内蔵リチウムポリマーバッテリー | |
| 電池持続時間 | 連続10時間（DAC+AMP） 連続120時間（AMP） ※ 使用条件によって短くなる場合があります。 | |
| 充電時間 | 約5時間 | |
| ヘッドホンインピーダンス | 8～300 Ω推奨 | |
| コネクター | 3.5mm ステレオミニジャック×2、USBミニソケット×1 | |
| 付属品 | OTGケーブル、USBケーブル、アナログ接続ケーブル | |
| 寸法・質量 | W55×H11×D101mm（突起部含まず）、95g | |
↧
